设计你的第一块PCB板与MicroBlocks编程
更新: 4/16/2026 字数: 0 字 时长: 0 分钟
遥控器，早已融入生活的每个角落。
遥控玩具车飞驰而过，商店卷闸门自动升降，智能家居一键操控，空调温度随心调节——这些便捷体验的背后，都离不开一个核心：控制器。
而控制器的"心脏"，往往是一块精密的电路板——PCB（Printed Circuit Board，印制电路板）。
现在，设计PCB从未如此简单。
嘉立创EDA无需安装，浏览器即开即用，界面友好直观，即便是中小学生也能轻松上手。
配合 MicroBlocks 图形化编程，从电路设计到程序编写，创意快速落地，让电子制作触手可及。
设计你的第一块PCB板 (V1)
功能设计
使用ESP32 Dev(38pin),2个按钮，2个LED灯，2个电阻，和2个 3pin 插针，0.96 OLED屏幕。
| 项目 | 规格 |
|---|---|
| 主控芯片 | ESP32 DevKit (38Pin) |
| 输入设备 | 按钮 × 2 |
| 输出设备 | LED灯 × 2（配限流电阻 220Ω × 2） |
| 扩展接口 | 3Pin插针 × 2（GPIO扩展） |
| 显示模块 | 0.96寸 OLED (I2C, 128×64) |
核心功能
图形化开关灯：通过MicroBlocks积木，点击屏幕按钮控制LED亮灭
物理按钮控制：按下实体按钮，对应LED点亮/熄灭
实时状态反馈：OLED显示当前LED状态和按钮触发信息
| 元器件 | 连接GPIO | 备注 |
|---|---|---|
| 按钮1 | GPIO 18 | 内部上拉，按下低电平 |
| 按钮2 | GPIO 19 | 内部上拉，按下低电平 |
| LED1 | GPIO 25 | 高电平点亮 |
| LED2 | GPIO 26 | 高电平点亮 |
| OLED SDA | GPIO 21 | I2C数据线 |
| OLED SCL | GPIO 22 | I2C时钟线 |
| 3Pin插针1 | GPIO 16/17/GND | 预留传感器/执行器接口 |
| 3Pin插针2 | GPIO 4/5/GND | 预留传感器/执行器接口 |
设计&制作 PCB

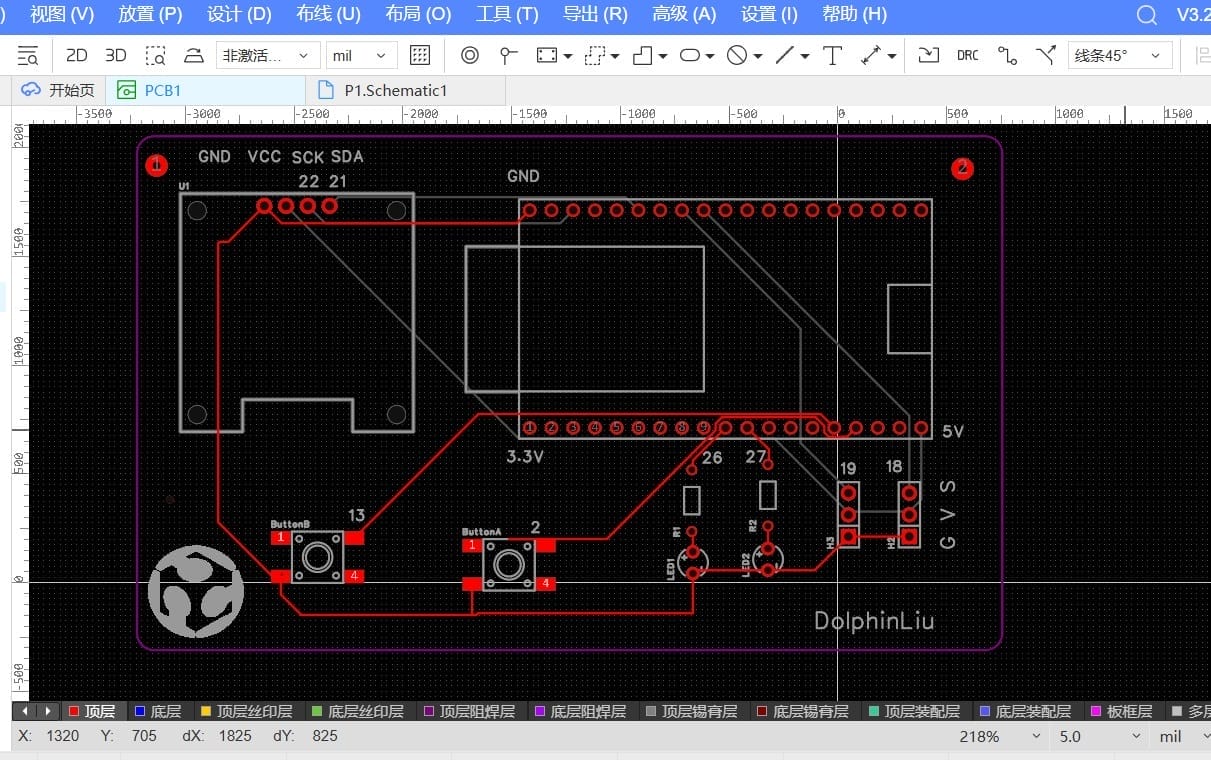

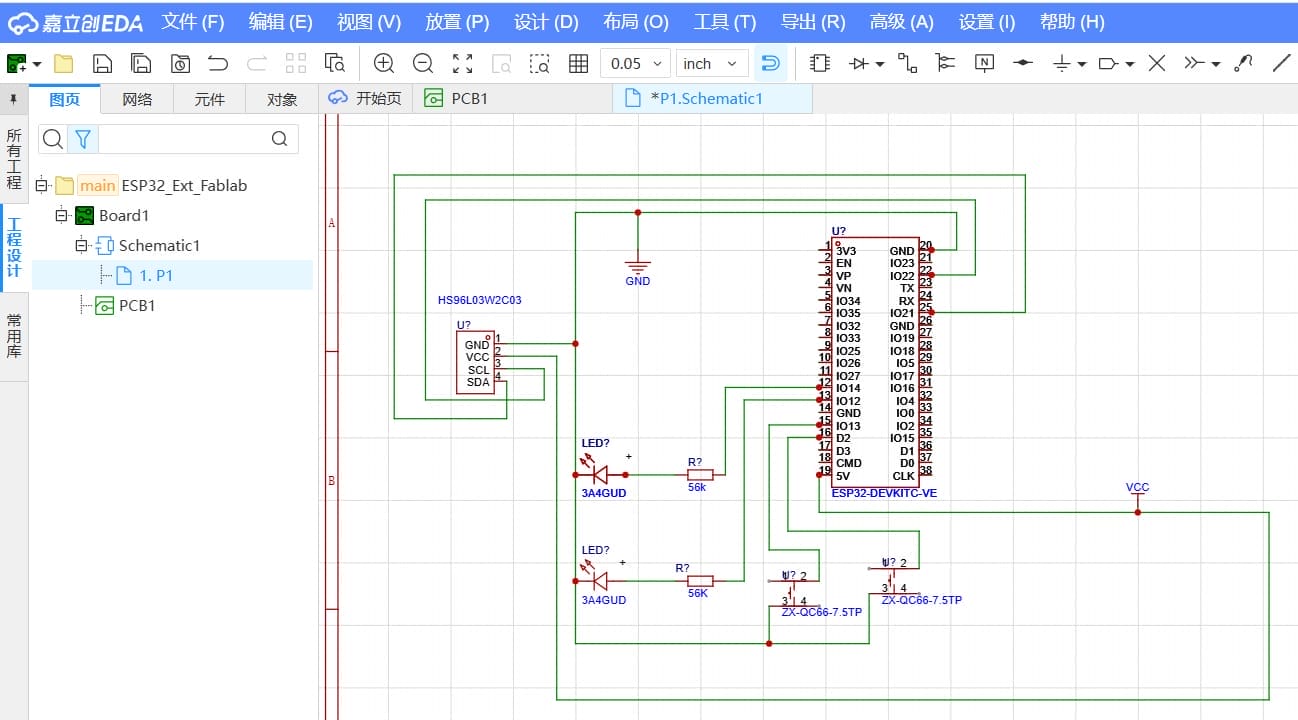

在嘉立创EDA ，完成原理图、PCB图设计：
 |  |
|---|

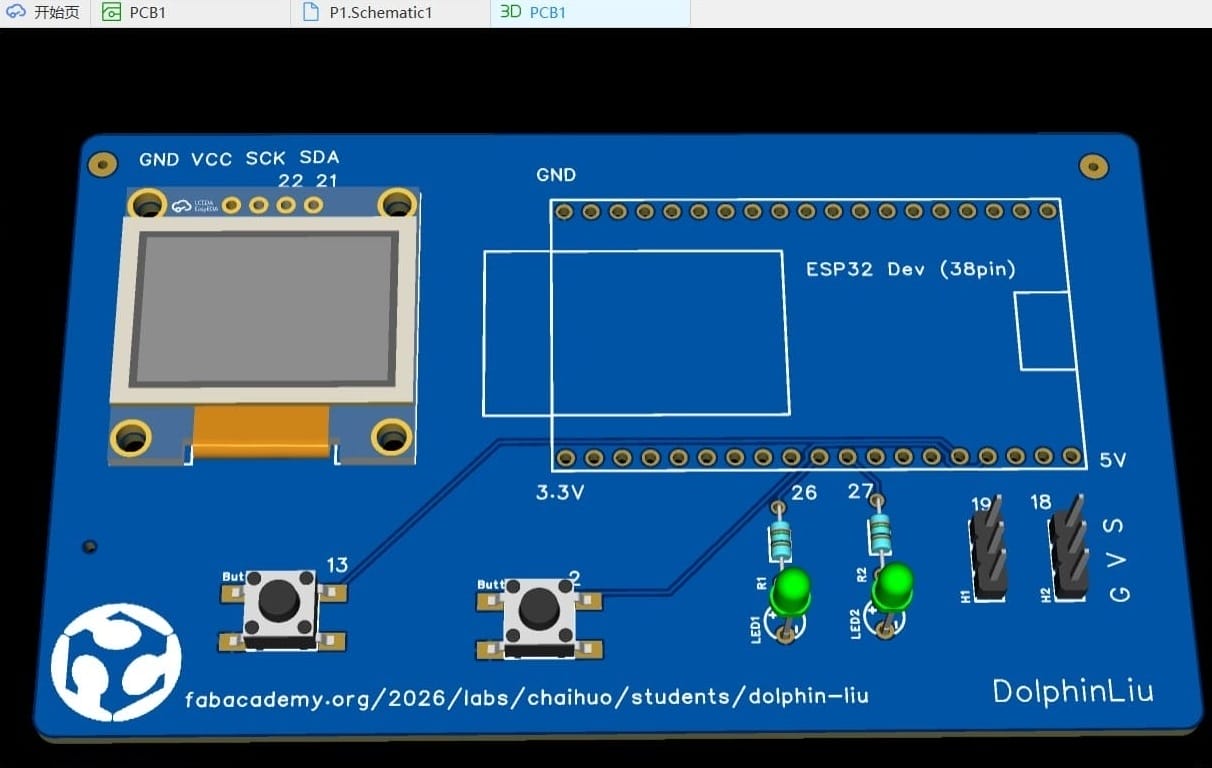

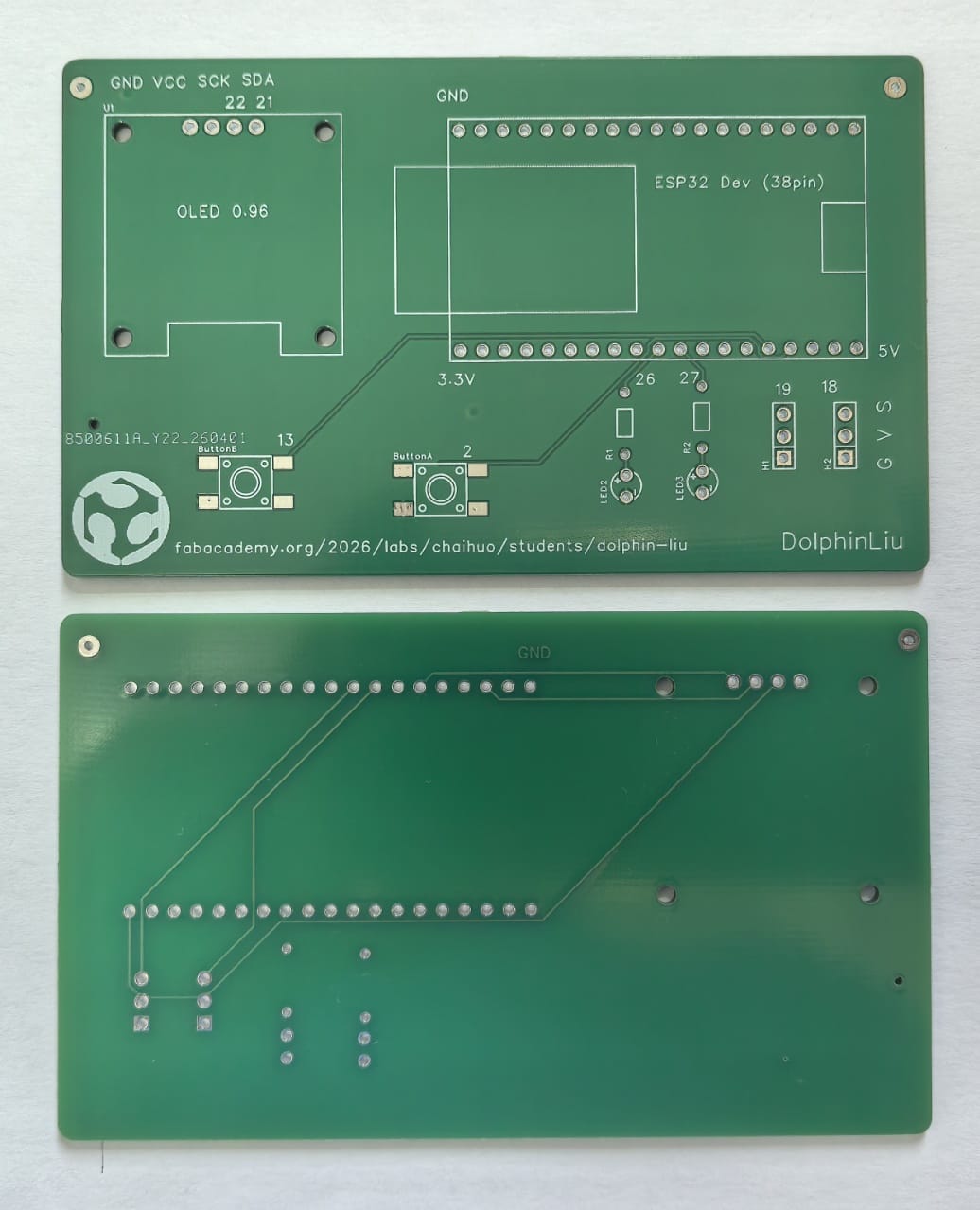

3D预览，在线下单打板、收到板子：
 |  |
|---|

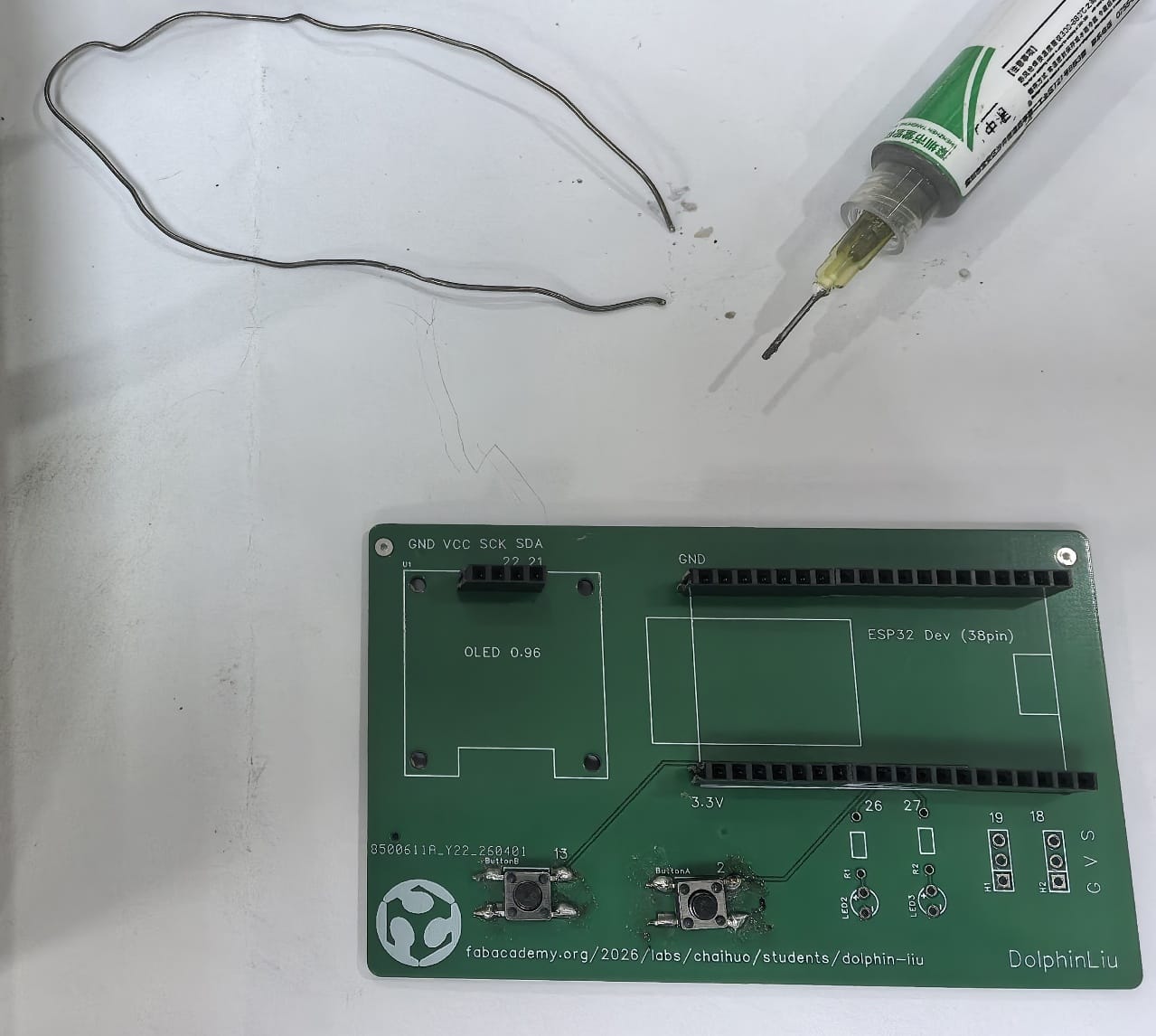

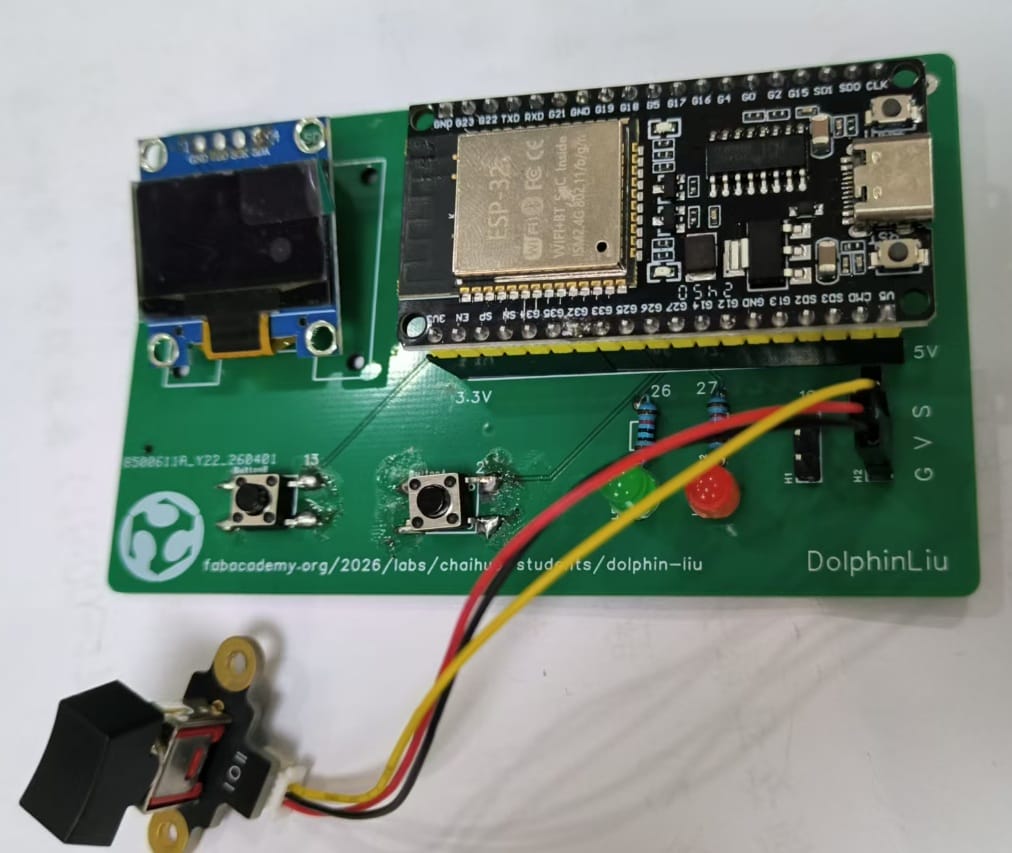

焊接、测试：
 |  |
|---|

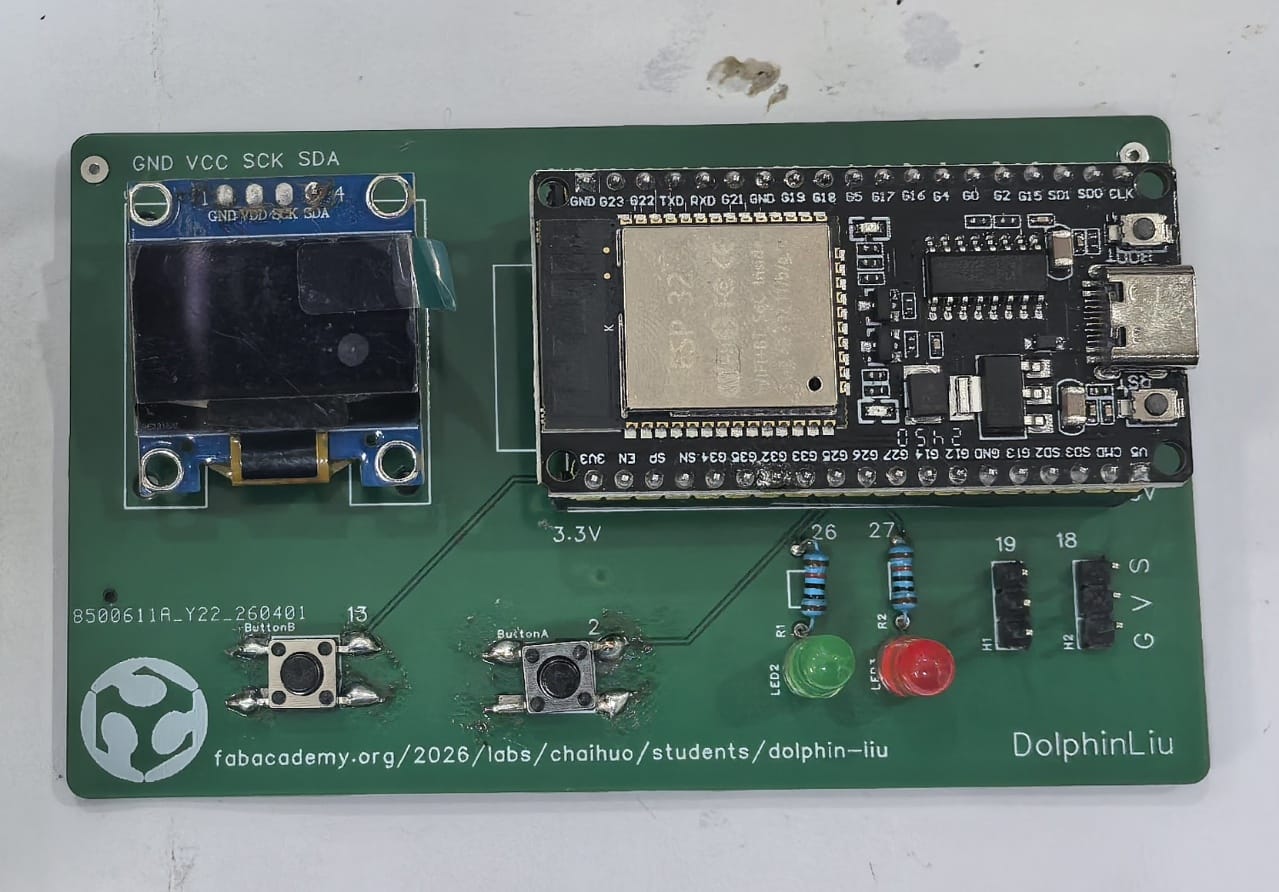

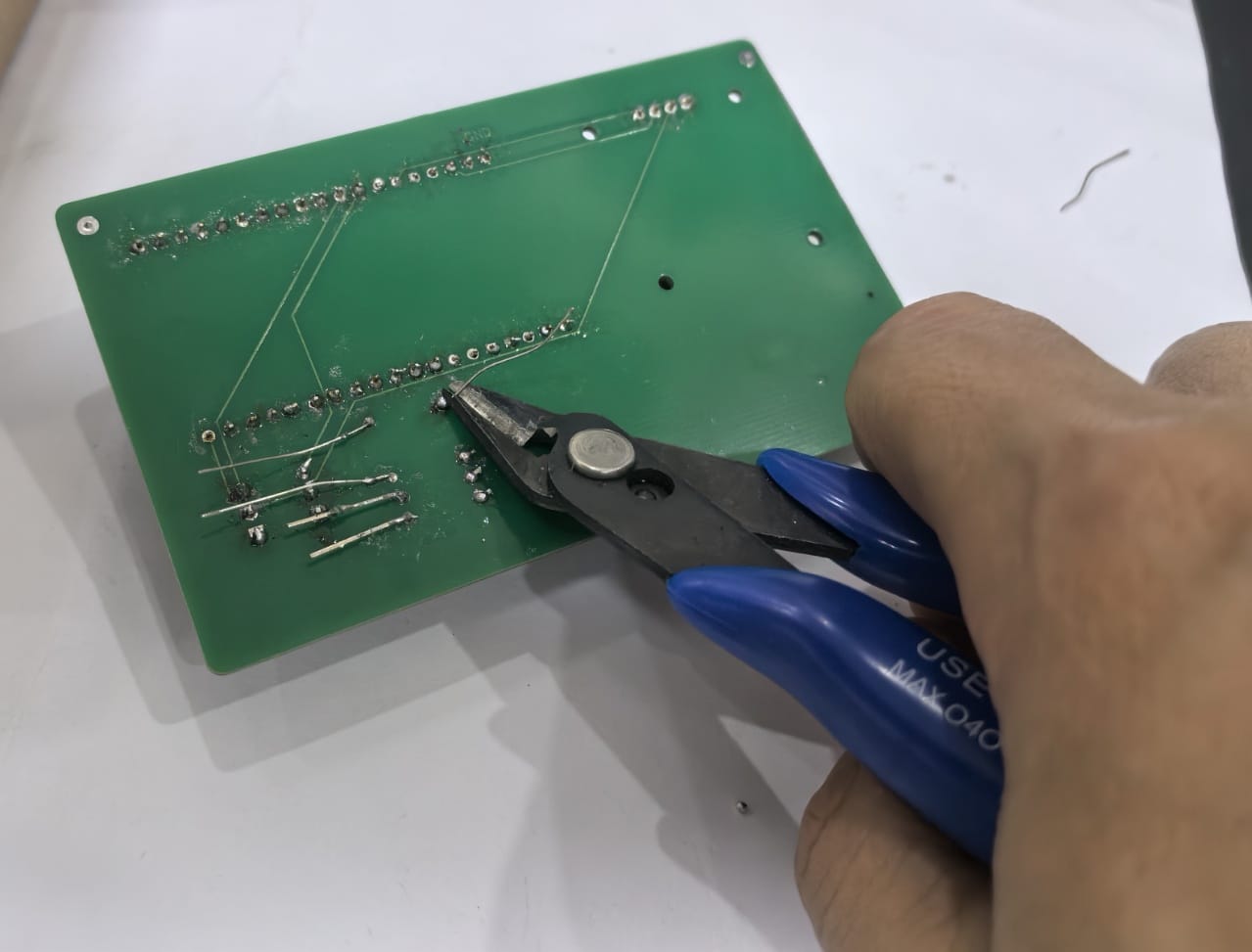

减掉余线，编程、使用：
 |  |
|---|
设计你的第一块PCB板 (V2)
功能设计
三大功能场景
- 电子琴模式 — 演奏 Do Re Mi Fa So La Si Do
7个按钮对应7个音符 MicroBlocks音乐积木：播放音符 C4 0.25拍 OLED显示：当前播放音符和简谱可视化
- 舵机控制模式 — 精准角度控制
按钮组合：3个按钮分别触发 90° / 0° / -90° MicroBlocks舵机积木：设置舵机角度 90 实时反馈：OLED显示当前角度值
- 超声波测距模式 — 智能测距显示
硬件连接：Trig→GPIO12, Echo→GPIO14 MicroBlocks超声波积木：获取距离值 双屏显示：OLED显示图形化波形，LCD1602显示精确数值（cm）
| 功能模块 | 连接GPIO | 接口类型 |
|---|---|---|
| 琴键按钮 Do-Si | GPIO 18/19/21/22/23/25/26 | 数字输入（内部上拉） |
| 高音Do按钮 | GPIO 27 | 扩展第8音或功能切换 |
| 状态LED1/2 | GPIO 32/33 | 数字输出 |
| 蜂鸣器 | GPIO 17 | PWM输出 |
| 舵机信号 | GPIO 16 | PWM (50Hz) |
| 超声波 Trig | GPIO 12 | 数字输出 |
| 超声波 Echo | GPIO 14 | 数字输入 |
| OLED/LCD I2C | GPIO 21(SDA)/22(SCL) | I2C总线 |
| 3Pin扩展口1-5 | GPIO 4/5/13/15/34/35/36/39等 | 多路GPIO预留 |
设计&制作 PCB

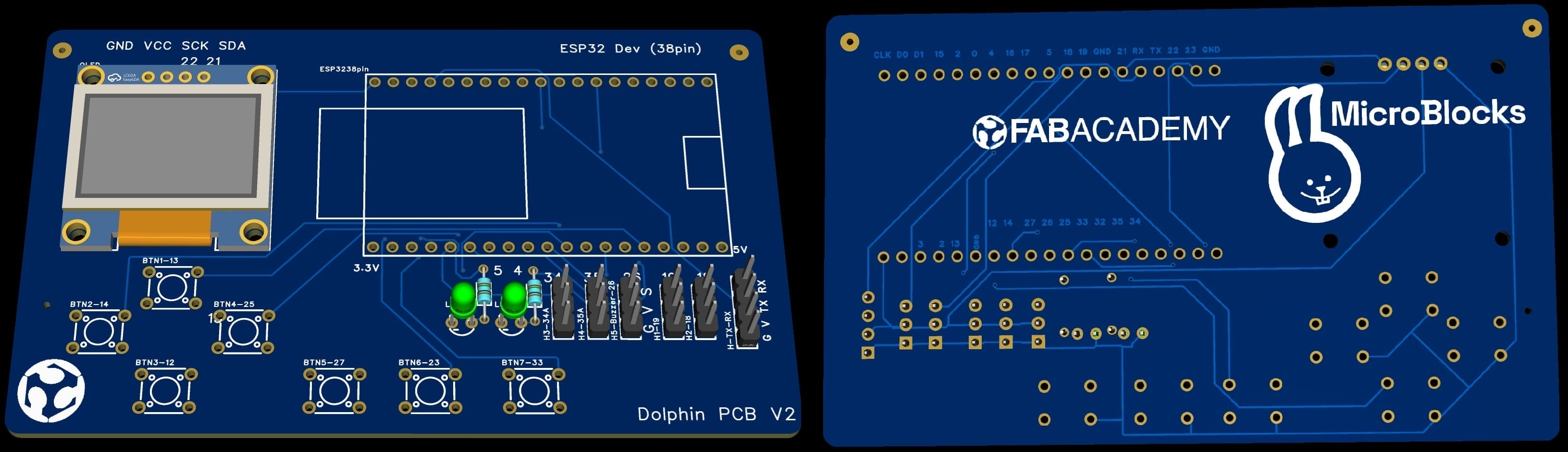

第2版本 PCB 设计，3D预览图

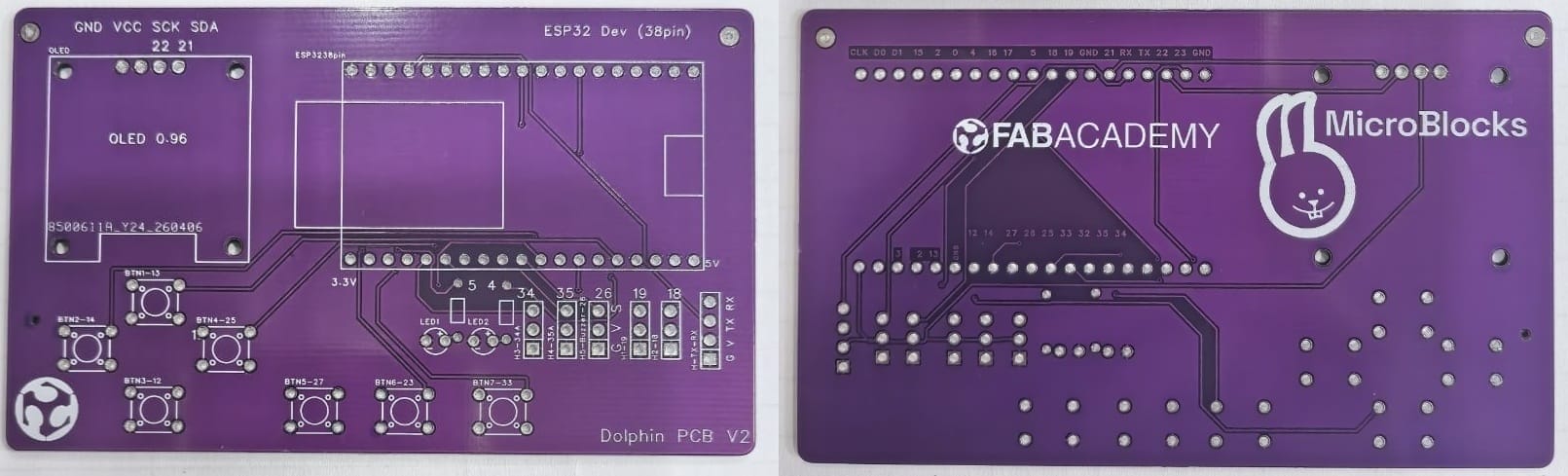

在嘉立创在线下单打板，收到的板子

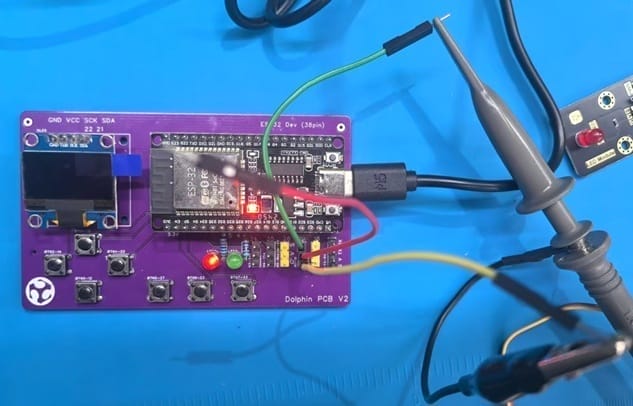

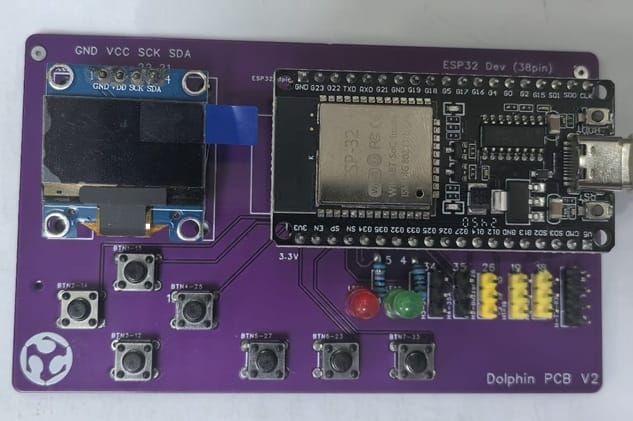

完成焊接、编程使用的板子
 |  |
|---|
